概    述

◆福田小卡之星单排驾驶室，采用高强度钢板和封闭式结构，形成有效的防撞保护区，保护驾乘人员安全。关键易腐蚀部位采用工程合成树脂等特殊材料，极大地提高了驾驶室的抗腐蚀性。座椅双密度发泡，弹性好，不变形，舒适性好。内装饰采用优质原生塑料，无气味。配置大视野前挡风玻璃，有效减少弯道盲区，提高行车安全；

◆驾驶室后设有乘员室，平头全金属封闭式结构，可乘座2人，驾驶室乘员2人；

◆驾驶室内加装有取力器**开关、各种附加**开关，仪表台下方装有多功能电子**报器，车顶装有**；

◆驾驶室内搁物箱等人性化设计，一应俱全。

福田小卡2单排座驾驶室

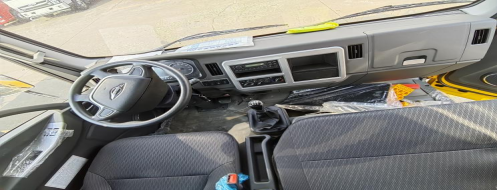

前排驾驶位

水罐容积（L）

1800

罐体材质

优质碳钢材质

人孔

设DN460人孔1个，带有快速锁定/开启装置

溢流口

设溢流口1个。

排污口

1个排污口，手动阀**。

注水口

在水罐前部左侧接1只DN65外注水接口。

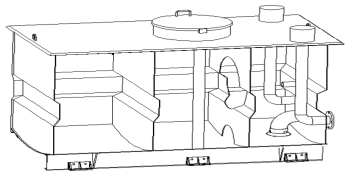

罐体示意图

材质及工艺

◆水罐采用优质碳钢罐体；

◆罐体成型后高压气体试漏检测，使罐体具有强度高、**稳、车辆运载平稳安全等特点；

◆罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证罐体焊缝质量的原样性。

◆罐体的长度采用一次成型的整体式纵梁焊接，确保罐体的强度。

型式

侧挂式取力器

操 纵

手动**

冷却方式

/

润滑方式

飞溅式油润滑

结构

器材箱为方形消防车结构，两侧及后面均可装取器材，器材箱后部设有供消防员上下的人梯，整体厢体由Q235碳钢钢板焊接而成，器材箱全部安装新款易拉高强度铝合金卷帘门，内饰铺设铝质花纹板，美观耐用。主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。(可根据用户需求采用铝合金方管焊接）

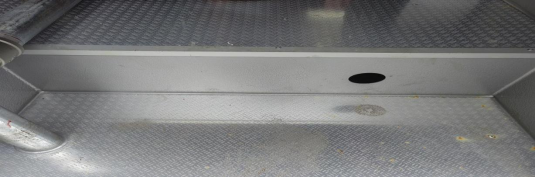

材质

骨架、蒙皮为优质Q23**钢材；内隔板、底板为高强度铝合金和新型隔热防护板。

图示

器材放置

◆按战斗编程和战斗展开设计器材集成；

◆按使用逻辑关系和使用频率放置器材；

◆使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材；

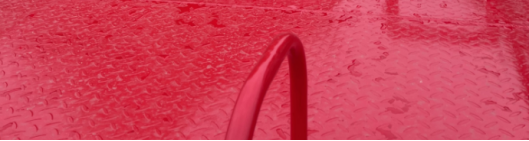

车顶

采用花纹板铺设（限车厢顶部）

图示

(参考)

爬梯

后爬梯采用内嵌式爬梯，上车扶手手采用圆钢管，表面喷漆处理。

图示

洒水泵：

40/50洒水泵

流  量：

40 m³/h

安装型式：

侧挂

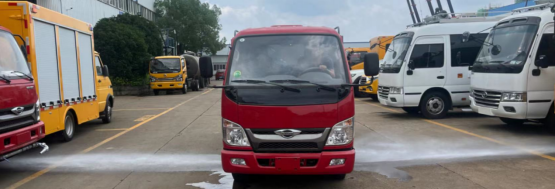

前冲

标配前置对冲圆锥喷嘴，冲洗宽度≥25m 圆锥喷嘴角度可以任意调节，可将中间车道的垃圾冲到两侧，方便对垃圾进行清扫收运，同时实现对多车道洒水降尘。

图示

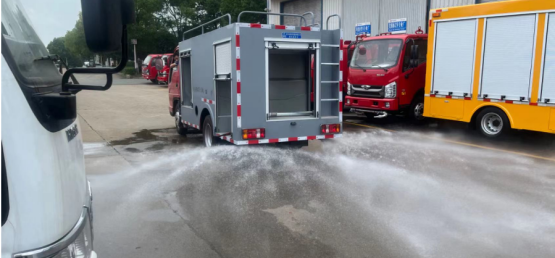

后洒

双侧后洒，洒水面积15m²

图示

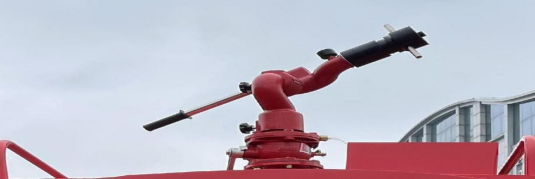

洒水炮

流量达到20L/s，柱状射程约40m，可用作消防救援灭火。

图示

附加电气

设**电路

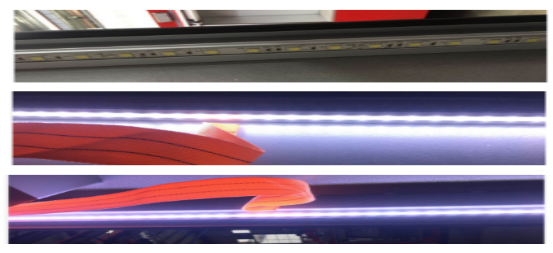

**照明

消防员室、泵房分别设有照明灯，操纵仪表板上设有照明、指示灯。

图示

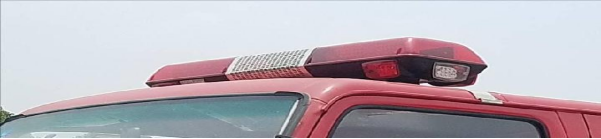

**示装置

驾驶室顶部配备长排豪华红红 LED **，**报器及其**盒在驾驶室内。

图示

序号

名  称

数量

单位

备注

1

底盘使用说明书

1

本

2

底盘维修手册

1

本

3

底盘质量保修卡

1

本

4

底盘合格证

1

单

5

随车工具清单

1

单

若有

6

发动机号码拓印件

1

份

若有

7

底盘号码拓印件

1

份

若有

8

绿化喷洒车使用说明书

1

本

9

绿化喷洒车消防器材清单

1

单

10

绿化喷洒车合格证

1

本

11

绿化喷洒车跟踪服务卡

1

单

12

绿化喷洒车交接清单

1

单

序号

名称

单位

数量

备注

1

消防水带

盘

1

13-Φ65-20 1盘

13-Φ80-20 2盘

2

吸水管

米

6

3

地上扳手

个

1

4

开关直流水**

支

1
